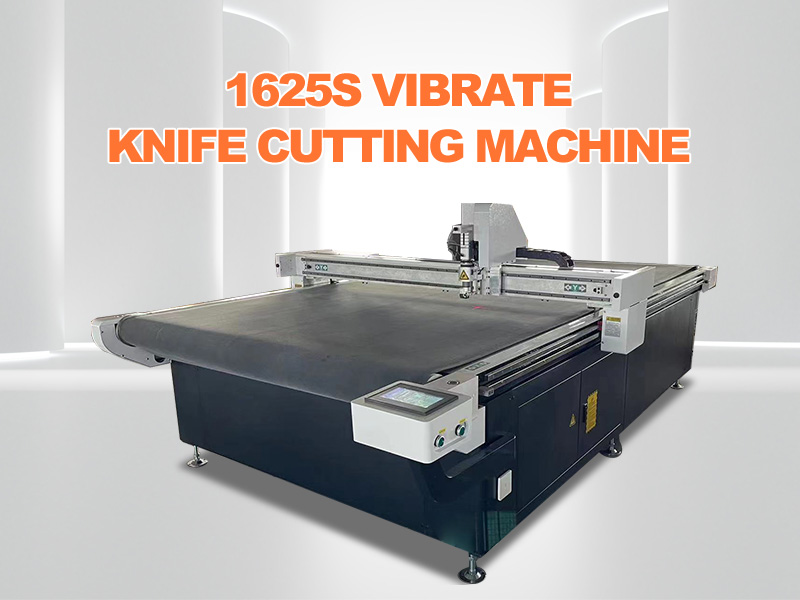

Machine de découpe à couteau vibrant à lame ronde 1625S
La machine de découpe à couteau vibrant à lame ronde 1625S est largement utilisée pour couper des tissus et des fibres. La ligne de signal est placée dans la traverse du nez, ce qui permet à la machine de fonctionner de manière plus stable. Le couteau circulaire coupant le tissu améliore l'efficacité du marquage manuel traditionnel, du réglage de la règle, de la disposition des matériaux et de la vitesse de coupe, ainsi qu'une coupe précise.
Modèle:CX-1625S
envoyer une demande
Description du produit

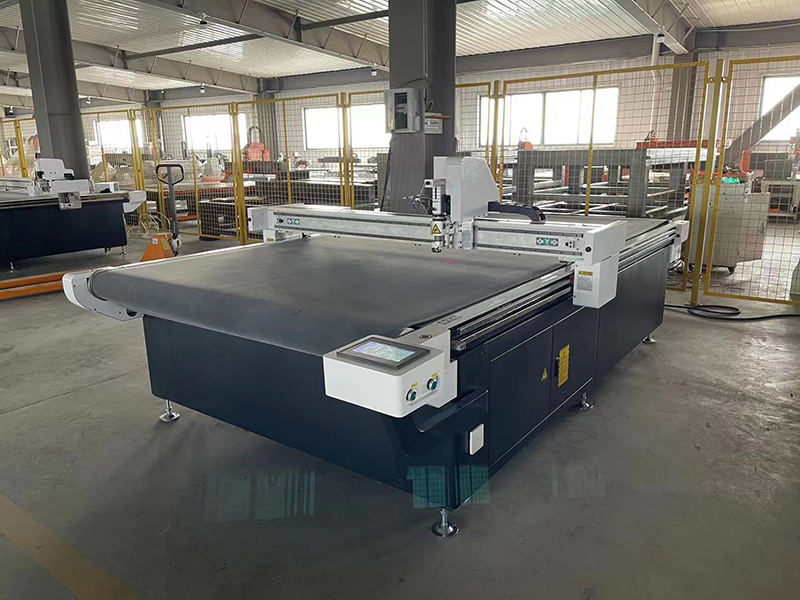

Machine de découpe à couteau vibrant à lame ronde 1625S
Machine de découpe de tissu Fonctionnalité:
Dispositif d'arrêt d'urgence laser, quatre faisceaux laser, tant que le faisceau laser est bloqué, la machine cesse automatiquement de fonctionner, pour éviter que le corps humain ne soit touché par la tête de l'outil mobile ou par le carton soulevé et coincé la tête de l'outil. La ligne de signal est placée dans la traverse du nez, ce qui permet à la machine de fonctionner de manière plus stable.
Le guidage linéaire importé de Taiwan avec entraînement par courroie assure un fonctionnement à grande vitesse de la machine tout en coupant en douceur pour obtenir une coupe rapide et précise.
Le cadre en acier conçu par la machine adopte une plaque d'acier haute densité, difficile à déformer, et le poids de l'ensemble de la machine est augmenté. Il assure la stabilité de la machine et un meilleur effet lorsque la machine est coupée.
L'armoire est structurée et le câblage est clair, ce qui peut empêcher les interférences d'électricité forte et de points faibles et maintenir la stabilité de la machine.
Les moteurs et les entraînements adoptent le pilote Taiwan Delta et tous les moteurs sont entièrement numériques.
Avec le cylindre de travail modulaire, la surface de la table a une forte force d'absorption.
Configuration du produit :
|
NO. |
Formation |
Marque et normes |
Aperçu des performances |
|
1 |
Corps de lit |
tuyau en acier de 5 mm corps de lit soudé |
Poids nu 450 kg, poids suffisant, haute rigidité, aucune déformation |
|
2 |
Plateforme d'adsorption sous vide |
Plateforme à soufflet en aluminium de 42 mm |
Non fissuration et non déformation permanentes |
|
3 |
Servomoteur |
Y750W/X400W/Z100W |
Couple élevé, vitesse de réponse rapide, performances stables et bonne capacité anti-interférence |
|
4 |
Réducteur |
NOUVEAUTÉ |
Couple et précision élevés |
|
5 |
Rail |
CSK |
Précision élevée de résistance à l'usure, bon effet de réduction du bruit, entretien facile |
|
6 |
Palier |
NSK |
Haute résistance à l'usure et précision, fonctionnement silencieux |
|
7 |
Chaîne de Panzer |
|
Chaîne de réservoir silencieuse et très flexible |
|
8 |
ceinture |
BOAOCD |
Faible bruit, tampon et absorption des vibrations |
|
9 |
interrupteur d'alimentation |
MOYENNE BIEN |
Sortie de courant adéquate, fonctionnement continu stable |
|
10 |
relais |
CHINT |
Fréquence de réponse élevée et longue durée de vie |
|
11 |
Protecteur de fuite |
CHINT |
Stable et durable |
|
12 |
protecteur de moteur |
DÉLIXI |
Protéger efficacement la tension et le courant de la pompe à vide pour éviter l'épuisement de la pompe |
|
13 |
feutre |
Feutre de 4 mm |
|
|
14 |
pompe à vide |
Pompe à vide 7,5 kW/triphasée 380 V |
|
|
15 |
câble |
Câble industriel haute flexibilité |
Exercice d'étirement, résistant à la flexion et pas facilement cassé |
|
16 |
Format de traitement |
Horizontal 1 600 mm x longitudinal 2 500 mm |
|
|
17 |
Précision d'usinage |
±0,02 mm |
|
|
18 |
répétabilité |
±0,05 mm |
|
|
19 |
Vitesse de traitement |
50 mm/s-1800 mm/s |
En fonction de l'épaisseur du matériau |
|
20 |
pouvoir |
9,5 kW |
|
|
21 |
Système de coupe |
Shenzhen RUIDA |
|
|
22 |
hauteur du matériau |
30mm |
|
|
23 |
outil de coupe |
Couteau rond + pinceau |
Couper les tissus et le cuir avec un couteau rond, écrire au pinceau |
|
24 |
Numériseur |
Facultatif |
|
|
25 |
Logiciel de planification |
Facultatif |
|
|
26 |
Support de rouleau de tissu |
Un simple support de rouleau de tissu |
|
|
27 |
Dimension de la machine poids |
L3700mmx L2200mmxH1300mm/900kg |
|
|
28 |
Caisse en bois |
3800mm*2300mm*1300mm/1000kg |
|
Application:
Cuir, PU, tissu Oxford, sièges, textiles et autres matériaux flexibles.
