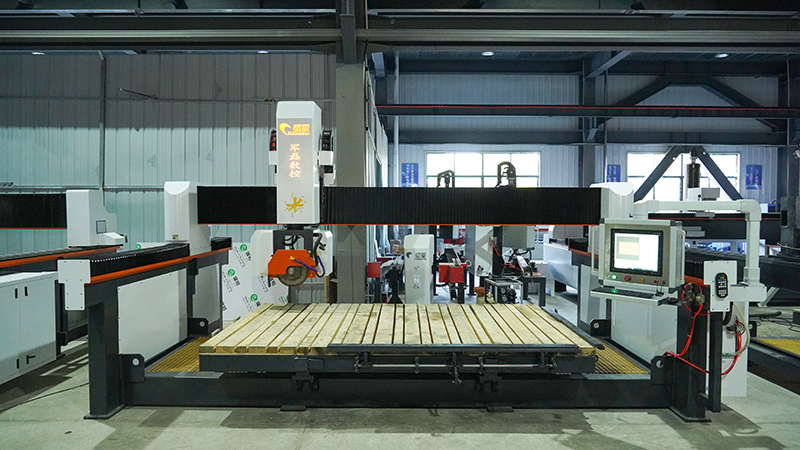

Machine de découpe de pont infrarouge à quatre axes avec broche
La machine de découpe de pont infrarouge à quatre axes avec broche est largement adaptée au traitement du granit, du marbre, de la pierre artificielle, des dalles et d'autres types de pierre. La tête de la machine peut pivoter à n'importe quel angle et couper la plaque à n'importe quel angle et forme. Et la machine de découpe de pierre peut également couper la grande plaque avec un chanfreinage à 45°, ouvrant le trou du bassin, le trou du poêle et une coupe en diagonale.
Modèle:CX-3220
envoyer une demande
Description du produit
Machine de découpe de pont infrarouge à quatre axes avec broche
Caractéristique du produit :

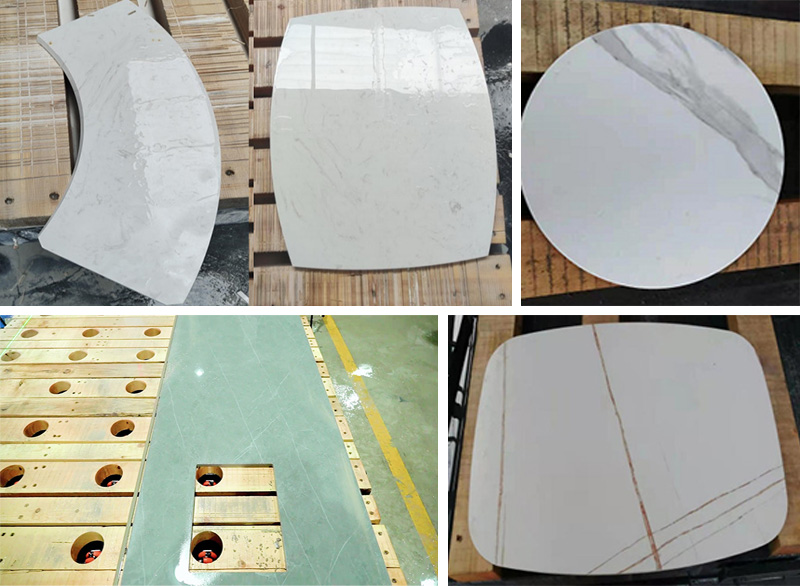

1. La tête de la machine peut pivoter à n'importe quel angle et peut couper la plaque sous n'importe quel angle et forme : coupe horizontale, coupe longitudinale, coupe en arc, coupe elliptique et coupe ronde. La machine peut également être utilisée pour les bordures de bosses.
2. En plus de la forme de coupe, il peut également couper la grande plaque avec un chanfreinage à 45°, ouvrant le trou du bassin, le trou du poêle et une coupe en diagonale.
3. La plateforme peut être tournée de 85°, ce qui est pratique pour le chargement et le déchargement.
4. Aucune opération compliquée, il suffit de saisir des données sur le système de contrôle
Équipé d'un dispositif de meule, qui peut polir le trou de la table et la surface de coupe.

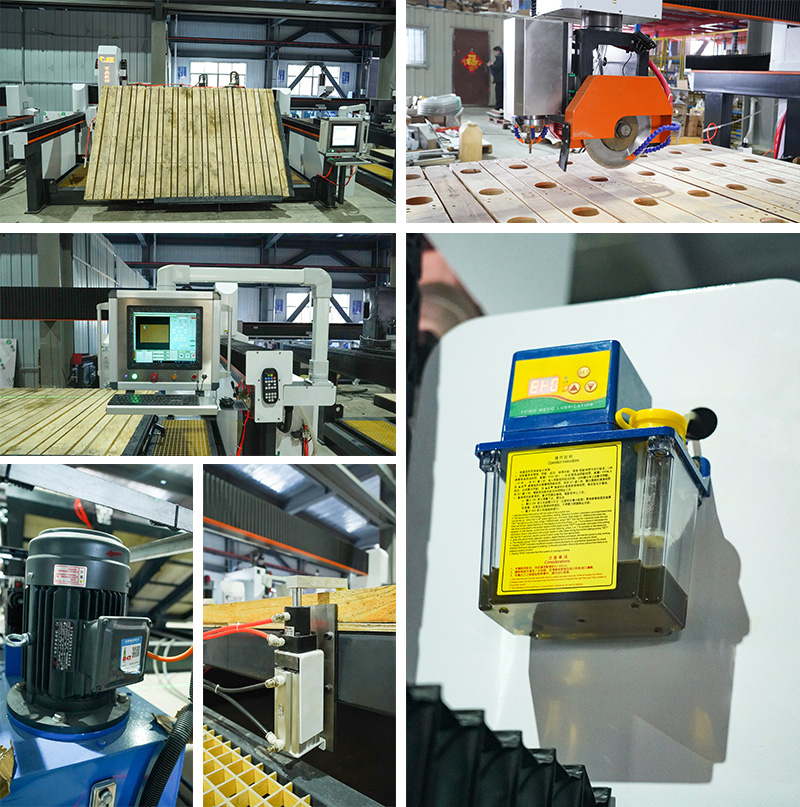

Image détaillée :
Spécification:
|
Modèle |
Machine de découpe de pont infrarouge à quatre axes avec broche |
|
Taille de traitement : axe X |
Dimension horizontale 3200mm |
|
Taille de traitement: axe Y |
Dimension longitudinale 2000mm |
|
Diamètre de la lame |
350 mm |
|
Cadre de lit |
Soudage sans soudure, traitement de vieillissement, traitement par fraiseuse à cinq côtés |
|
Traitement de surface |
Pulvérisation plastique à haute température pour empêcher la peinture de tomber |
|
Épaisseur de coupe |
Dans les 50 mm |
|
Système de contrôle |
Système de contrôle personnalisé à quatre axes Chengdu 70 |
|
Angle du rabat de la plate-forme |
0-85 degrés |
|
Angle de rotation de la tête |
0-360 degrés |
|
Angle d'inclinaison du nez |
45 degrés |
|
Puissance de broche attachée |
Broche haute vitesse de 7,5 kW, jusqu'à 0 à 24 000 tr/min |
|
Avec inverseur de broche |
Onduleur 7,5 kW |
|
Établi |
Levage hydraulique, table en bois épaissie, plaque de pression pneumatique accrue |
|
Par programmation |
Modifier les données directement dans le système d'exploitation |
|
Moteur de coupe |
Moteur de coupe dédié de 11 kW, étanche et résistant aux hautes températures |
|
Vitesse de coupe |
0-3000 mm/mim selon l'épaisseur de la pierre |
|
Méthode de transfert |
entraînement à crémaillère |
|
Mode conduite |
Taiwan a importé un rail carré de 30 + une vis à billes 3210 de haute précision importée |
|
Méthode de contrôle |
5 ensembles de machines d'accélération et de décélération à servocommande pure Eura de haute précision de 1,3 kW |
|
Appendice |
Une station hydraulique, une lame de scie à pierre à quartz |
|
Lubrification |
Remplissage d'huile automatique électrique |
|
Emballage |
Emballage plastique (film étirable en coton perlé) |
|
Taille |
Longueur 5700 mm Largeur 3230 mm Hauteur 3000 mm |
|
Poids |
environ 4 tonnes |
Il convient à la coupe, à la coupe transversale, à la coupe longitudinale, au chanfreinage, à l'arrondi et à d'autres traitements de forme spéciale du granit, des dalles de marbre, de la pierre artificielle, des dalles de roche et d'autres types de pierre.
