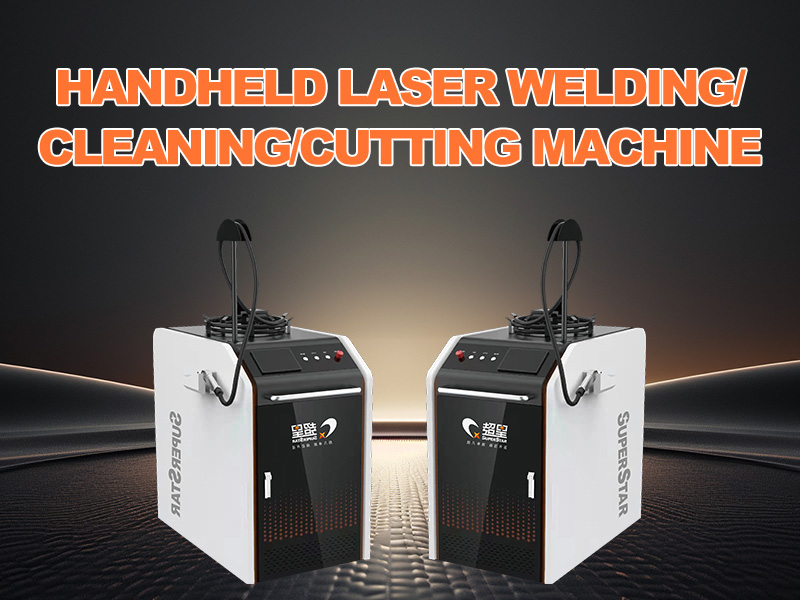

Machine de soudage/nettoyage/découpe laser portative
Machine de soudage/nettoyage/découpe laser portative. Il s'agit d'une machine de soudage laser à fibre de 1500 W. Il est largement utilisé pour le soudage des métaux. La machine est de bonne qualité et la précision du soudage est élevée. La vitesse de soudage est rapide, 2 à 3 fois plus rapide que le soudage traditionnel. Soudure lisse et belle, sans traitement secondaire, permettant un gain de temps et d'argent.
Modèle:CX-1500
envoyer une demande
Description du produit
Machine de soudage/nettoyage/découpe laser portative
Présentation du produit
La « machine de soudage laser portative » se compose d'une armoire intégrée, d'un laser à fibre, d'un système de circulation d'eau de refroidissement, d'un système de contrôle laser et d'une tête de soudage portative.
Ce produit est largement utilisé dans les processus de soudage complexes et irréguliers dans des industries telles que les armoires, les cuisines, les ascenseurs de bâtiments, les étagères, les chaudières, les garde-corps de portes et fenêtres en acier inoxydable, les boîtes de distribution, les meubles en acier inoxydable, etc., remplaçant parfaitement le soudage à l'arc à l'argon traditionnel.
Caractéristiques de l'équipement
Soudage/nettoyage de la rouille/coupe/nettoyage des coutures quatre en un
Armoire intégrée présentant des avantages uniques tels qu'un faible encombrement, une mobilité flexible et de fortes fonctionnalités ;
Joint de soudage portatif à balançoire unique, équipé d'un câble QBH à fibre optique de 5 m à 10 m ;
Application flexible, capable de répondre à divers besoins de soudage ;
Le mode de fonctionnement portatif, équipé d'une buse de soudage dédiée, peut souder n'importe quelle partie de la pièce à n'importe quel angle ;
Équipé d'un mécanisme d'alimentation en fil à double entraînement, il peut fournir des fils de soudage de spécifications 0,8 à 1,6 pour résoudre le soudage à grand écart ;
Convient à diverses exigences de processus de pièces à usiner, soudées en une seule formation, avec une petite déformation, répondant aux exigences des produits de haute qualité ;
De belles soudures, pas de cicatrices de soudure et pas besoin de polissage ultérieur ;
Le soudage est ferme et la résistance du cordon de soudure atteint voire dépasse celle du bois lui-même ;
Convient pour le soudage bout à bout, le soudage par chevauchement, le soudage de coins internes et externes, le soudage à l'arc circulaire, le soudage de forme irrégulière, etc.
Fonction exclusive de protection du fonctionnement du laser pour assurer la sécurité des opérateurs pendant le travail ;
Vitesse de soudage rapide, 3 à 4 fois plus rapide que le soudage traditionnel, et une machine peut économiser au moins 2 soudeurs par an ;
Facile à apprendre et rapide à mettre en œuvre, avec de faibles barrières techniques pour les opérateurs et des coûts de main-d'œuvre réduits ;
Logiciel d'exploitation multilingue.
|
Puissance d'entrée |
220 V ± 10 % CA 50/60 Hz |
|
Environnement d'installation |
Plat, sans vibration ni impact |
|
Température de l'environnement de travail |
10～40℃ |
|
Humidité de l'environnement de travail |
＜70% |
|
Méthode de refroidissement |
Refroidissement par eau |
|
Longueur d'onde applicable |
1064 nm (± 10 nm) |
|
Puissance applicable |
≤3000W |
|
Collimation |
D16*4.5/F60 |
|
Mise au point |
D20*4.5/F150 |
|
Réflexe |
30x14xT2 |
|
Miroir de protection |
D18*T2 |
|
Pression atmosphérique maximale |
15Bar |
|
Plage de mise au point à réglage vertical |
±10mm |
|
Largeur de balayage pour le soudage |
Norme0~6mm (Disponible 0 ~ 8 mm) |
|
Largeur de numérisation pour le nettoyage |
F150-0~30mm |
|
F400-0~70mm |
|
|
F800-0~120mm |
|
|
Poids de la tête |
0,75kg |
Configuration
|
NON. |
Nom |
Fabricant |
|
1 |
Source laser |
Dire |
|
2 |
Machine refroidie à l'eau |
Hanli |
|
3 |
Tête de soudage |
Soupe 21T/23T |
|
4 |
Système de contrôle |
Chaoqiang |
|
5 |
Dévidoir |
Chaoqiang |
Paramètres
|
Source laser |
Longueur d'onde du laser |
1070 nm |
|
Puissance de sortie maximale du laser |
1500W/2000W/3000W |
|
|
Nombre de sorties fibre optique |
Célibataire |
|
|
Mode de sortie de lumière |
continu |
|
|
Longueur des fibres |
10m |
|
|
Rayon de courbure des fibres |
200 mm |
|
|
Consommation électrique de l'ensemble de la machine |
≤5kW |
|
|
Stabilité globale de la puissance |
±1% |
|
|
Demande d'électricité |
220 V/50/60 Hz |
|
|
Plage de température de fonctionnement |
10—40℃ |
|
|
Plage de température de refroidissement par eau du laser |
25-28 ℃ |
|
|
Méthode de refroidissement |
Refroidissement par eau |
|
|
Poids de la tête de soudage laser portative |
≤1kg |
|
|
Visée et positionnement |
Indication de lumière rouge |
|
|
Refroidisseur d'eau |
Réfrigérant |
R32A |
|
Précision de la filtration de l'eau en circulation |
50um |
|
|
source |
220 V/60 Hz |
|
|
Bruit de fonctionnement |
<70dB |
|
|
Plage de température de fonctionnement |
10-35℃ |
|
|
Fonction de protection/alarme automatique |
Température, débit, niveau de liquide |
Liste de colisage
|
NON. |
Nom |
QTÉ |
Note |
|
1 |
Machine à souder au laser |
1 ensemble |
Puissance (kw)：≤5 |
|
2 |
Verres de protection de rechange |
5 pièces |
18X2 |
|
3 |
Buse de soudage en cuivre |
1boîte |
|
|
4 |
Buse d'alimentation en fil |
4pièces |
0.8,1.0,1.2,1.6 |
|
5 |
Lunettes |
1 ensemble |
|
|
6 |
Dévidoir |
1 ensemble |
|
|
7 |
Tube d'alimentation en fil |
1 pièce |
|
|
8 |
Roue d'alimentation en fil |
4pièces |
2 sur la machine, 2 pour la préparation |
|
9 |
Câble réseau |
1 pièce |
|
|
10 |
Câble du port série 232 |
1 pièce |
|
|
11 |
Câble série USB vers 232 |
1 pièce |
|
Liste des pièces vulnérables
|
Non. |
Nom |
Modèle |
Unité |
Fréquence de remplacement suggérée (unité/semaine) |
Fabricant |
|
1 |
Lentille de protection |
18*2 |
morceau |
Basé sur l'utilisation |
personnalisation |
|
2 |
Buse de soudage en cuivre |
Chaoqiang |
morceau |
Basé sur l'utilisation |
Wuxi Chaoqiang Weiye Technology Co., Ltd |
Échantillon
Il peut être utilisé pour souder l'aluminium 1,0 mm-4 mm, l'acier inoxydable 1,5 mm-6,0 mm,
acier au carbone 1,5 mm-6,0 mm, tôle galvanisée 1,2 mm-5,0 mm, etc.
