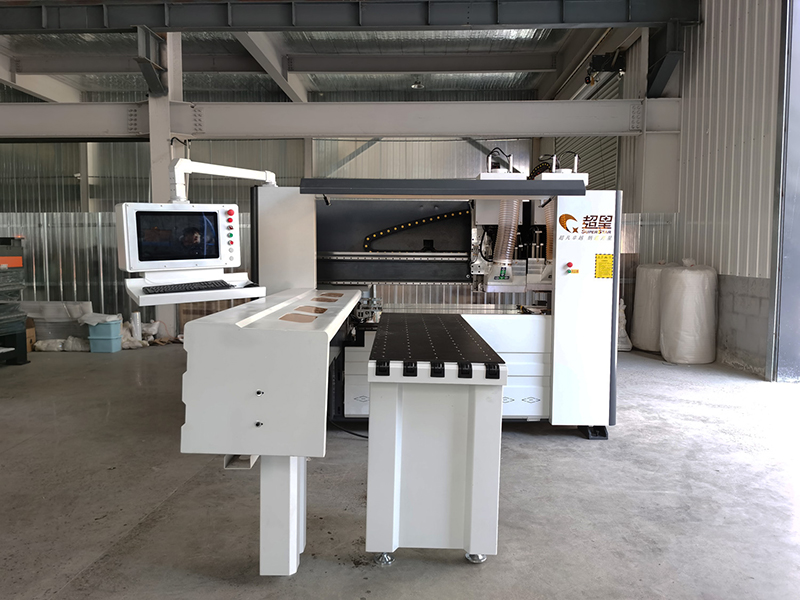

Perceuse à six côtés
La perceuse à six côtés a les fonctions de perçage, de rainurage, d'arrondi et de fraisage. Le cadre est usiné avec précision par un centre d'usinage à portique CNC. La broche originale refroidie par air HQDKW authentique est utilisée, qui a la fonction de dépoussiérage. Le lit robuste adopte un traitement intégré de soudage, de recuit et de vieillissement.
envoyer une demande
Description du produit
Caractéristique de la perceuse à six côtés :
Le châssis de la machine est traité avec précision par le centre d'usinage à portique CNC.
Structure du cadre : lit lourd, soudage de précision, découpe laser, lit de cadre, trempe à haute température, traitement de vieillissement, améliore la rigidité et assure la stabilité du lit.
Usinage six faces : sans shuntage, un seul équipement peut réaliser l'usinage de six faces et le rainurage des faces avant et arrière.
Double sac de forage : le mode sac de forage 2+1 est adopté pour améliorer l'efficacité de 30 %.
Poste de travail de forage : plusieurs postes de travail de centre de forage peuvent être formés pour réaliser un fonctionnement rationalisé.
Structure du cadre : lit lourd, soudage de précision, découpe laser, lit de cadre, trempe à haute température, traitement de vieillissement, améliore la rigidité et assure la stabilité du lit.
Usinage six faces : sans shuntage, un seul équipement peut réaliser l'usinage de six faces et le rainurage des faces avant et arrière.
Double sac de forage : le mode sac de forage 2+1 est adopté pour améliorer l'efficacité de 30 %.
Poste de travail de forage : plusieurs postes de travail de centre de forage peuvent être formés pour réaliser un fonctionnement rationalisé.

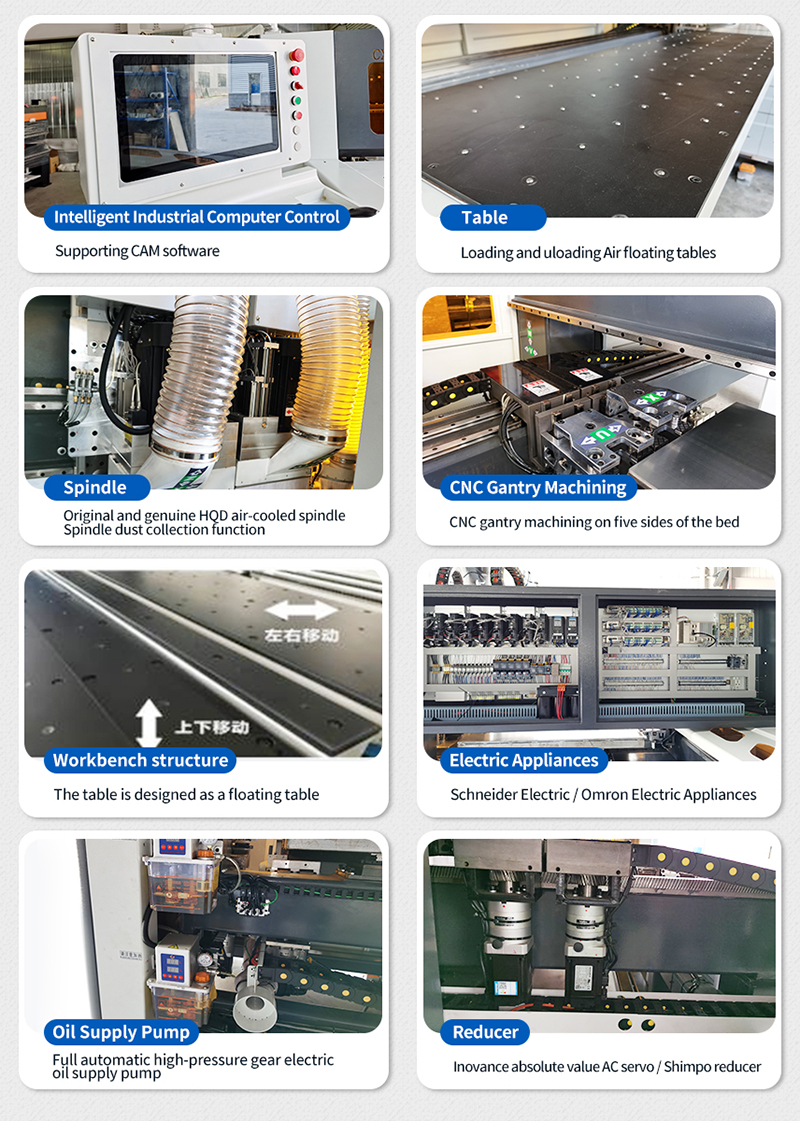

Image détaillée :
Spécification:
| Articles |
CX-612A sac de forage simple |
CX-612B sacs de forage doubles |
||
| Zone de travail | Longueur du rail de guidage de la poignée de l'axe X | 5400mm | ||
| Axe Y de déplacement | 1200 mm | |||
| Course sur l'axe Z | 150mm | |||
| Vitesse maximale | Axe X | 54000/min | ||
| Axe Y | 54000/min | |||
| Axe Z | 15000/min | |||
| Taille de travail | Taille minimale (L * W) | 200*50mm | ||
| Taille maximale (L * W) | 2800*1200 mm | |||
| Nombre d'outils | Forage vers le haut | 9 foreuses verticales | 9 forets verticaux*2 | |
| Ci-dessous le forage | 6 foreuses verticales | |||
| Forage vers le haut (direction XY) | 4 forets horizontaux | 4 forets horizontaux*2 | ||
| Convertisseur de fréquence | Inovance 380V4KW 2 unités | |||
| axe principal | HQD 380V 4KW 2 unités | |||
| Épaisseur de la pièce | 12-30mm | |||
| Dimensions hors tout de la machine | 5400*2750*2200mm | |||
| Marque de sac de forage | Taïwan | |||
| Système de contrôle | Taïwan LNC | |||
| Moteur d'entraînement servo | Moteur servo Inovance | |||
| Logiciel de FAO | Higerman | |||
| Guide | Axe X | Taïwan ANDE | ||
| Axe Y | Taïwan ANDE | |||
| Axe Z | Taïwan ANDE | |||
| Étagère | Règle de meulage allemande | |||
| Vis à billes | Taïwan ANDE | |||
| Réducteur | SHIMPO | |||
Industrie concernée :
Principalement utilisé dans la production de l'industrie des meubles en panneaux, principalement utilisé pour six côtés (trous de charnière, trous traversants, demi-trous traversants) et le brochage horizontal de divers panneaux à base de bois.
