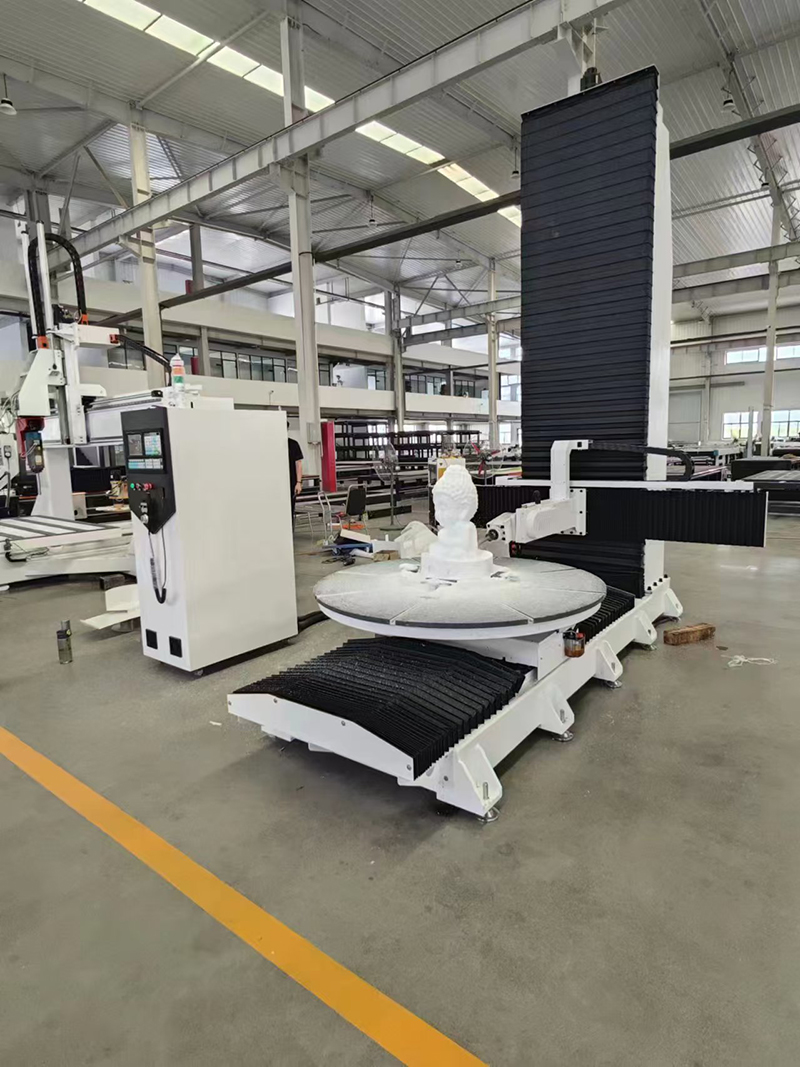

Machine de gravure sur mousse verticale à 5 axes 1525
Cette machine de gravure sur mousse verticale à 5 axes 1525 est principalement utilisée pour la gravure et le fraisage verticaux, le perçage latéral et le traitement de moules en matériaux composites tels que la mousse, les moules en bois, la fibre de carbone, etc. Avec un traitement tridimensionnel à grande échelle avec un diamètre de gravure et de fraisage de 1500 mm à 2000 mm et une hauteur d'environ 2500 mm à 3000 mm. Il adopte la méthode de traitement de la structure verticale de la tête pivotante de broche + du disque rotatif.
Modèle:CX-1525
envoyer une demande
Description du produit

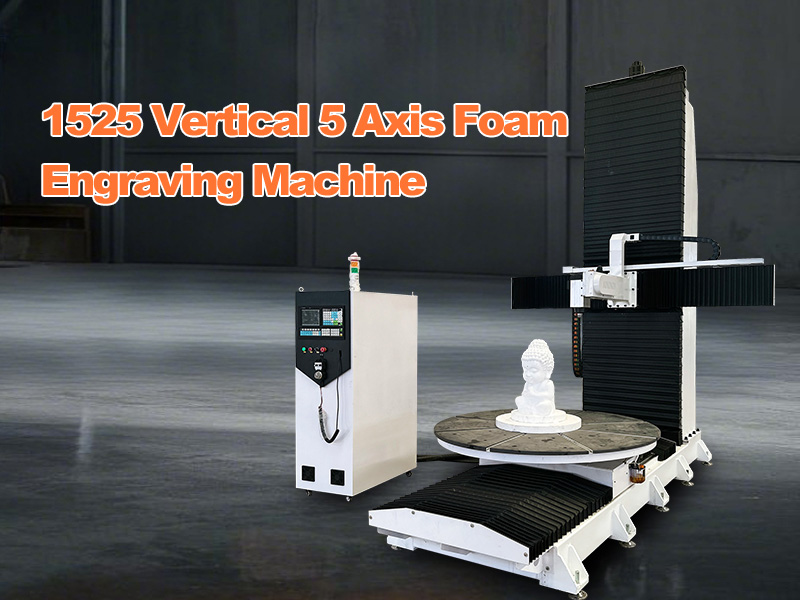

Machine de gravure sur mousse verticale à 5 axes 1525
Caractéristique du produit :
1. Traitement tridimensionnel à grande échelle avec un diamètre de gravure et de fraisage de 1 500 mm à 2 000 mm et une hauteur d'environ 2 500 mm à 3 000 mm.
2. Il adopte la méthode de traitement de la structure verticale de la tête pivotante de broche + du disque rotatif.
3. Il est principalement utilisé pour la gravure et le fraisage verticaux, le perçage latéral et le traitement de moules en matériaux composites tels que la mousse, les moules en bois, la fibre de carbone, etc.
Spécification:
|
Modèle |
1525 |
|
Plage de traitement |
Diamètre de rotation 1500 mm-2000 mm |
|
Hauteur 2500mm-3000mm |
|
|
Système opérateur |
Système personnalisé à cinq axes |
|
Structure du tableau |
Base en tube carré + plateforme à axe rotatif |
|
Broche |
Broche à tête pivotante refroidie par air de 6 kW |
|
Serrage maximal de l'outil |
φ20mm |
|
Vitesse de broche |
18 000 tr/min |
|
Rail de guidage de soutien |
Rail carré linéaire de haute précision |
|
Vis d'entraînement |
Vis mère de haute précision Taiwan TBR |
|
Moteur d'entraînement |
Axe Z servo pur à cinq axes avec frein |
|
Réducteur |
Réducteur Japon Shimpo |
1. Il est principalement utilisé pour la gravure et le fraisage verticaux, le perçage latéral et le traitement de moules en matériaux composites tels que la mousse, les moules en bois, la fibre de carbone, etc.
