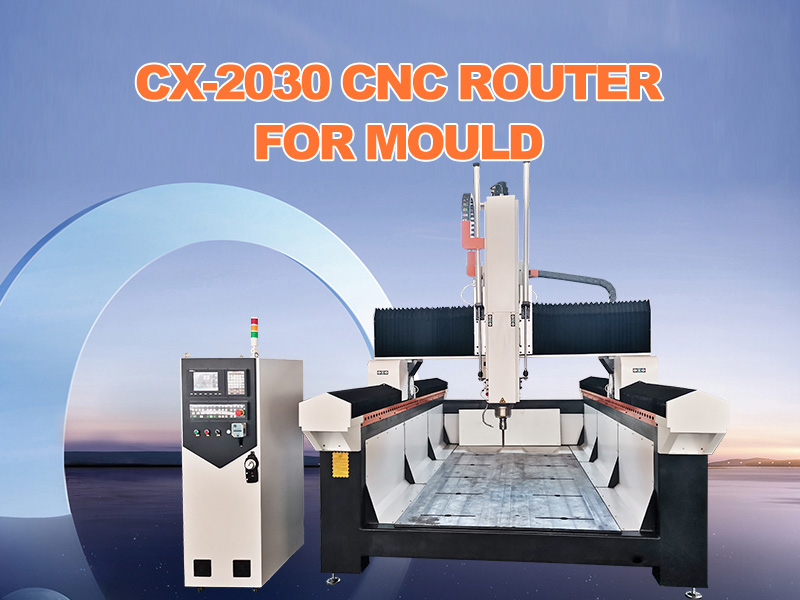

Machine de moulage de mousse CX-2030 (plate-forme en plaques d'acier)
La machine de moulage de mousse CX-2030 (plate-forme en plaques d'acier) peut traiter non seulement de la mousse, mais également des moules en bois et une petite quantité de moules en aluminium. La configuration est importée avec son emballage d'origine. Le modèle conventionnel est le 2030, 2040, 4060, 5080, qui utilise l'arbre principal BT40 pour traiter différents matériaux. Le corps adopte des comptoirs en fonte ou en tôle d'acier pour assurer la stabilité de l'ensemble du traitement de la machine.
Modèle:CX-2030
envoyer une demande
Description du produit
Machine de moulage de mousse CX-2030 (plate-forme en plaques d'acier)
Caractéristique du produit :
1. Adoptez un guide linéaire importé de grande section transversale, autolubrification à vie sans entretien.
2. Avec le changement automatique de broche, la vitesse maximale de la broche atteint 18 000 tr/min.
3. L'ensemble de l'établi EPC, après un recuit strict et d'autres processus de traitement thermique, assure la stabilité structurelle et la rigidité du lit.
4. Système Taiwan SYNTEC, fonctionnement sûr et fiable, vitesse de lecture de code efficace et fonction de simulation en ligne, fonction de surveillance en ligne, pour garantir un traitement efficace et sûr.

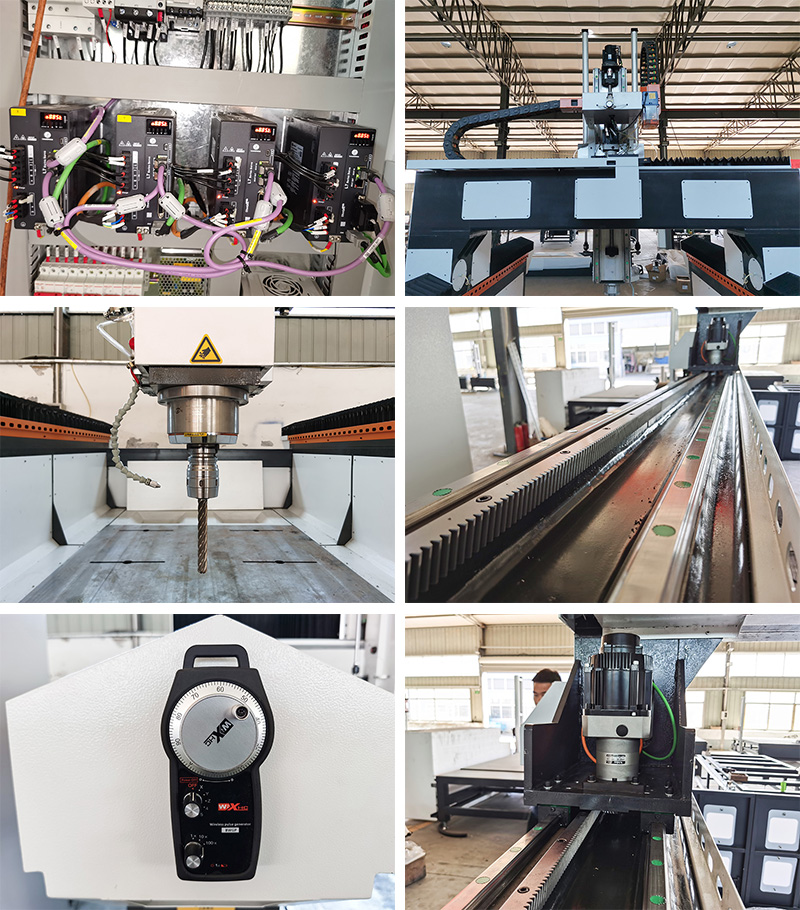

Image détaillée :
Spécification:
|
Modèle |
ROUTEUR CNC CX-2030 POUR MOULE |
|
Taille de la table de travail |
L2000mm*L3000mm*H1000mm |
|
Course maximale sur l'axe X |
2000mm |
|
Course maximale sur l'axe Y |
3000mm |
|
Course maximale de l'axe Z |
1000mm |
|
Distance entre l'extrémité de la broche et la table de travail |
100-1000mm
|
|
Vitesse de rotation |
100-18 000 tr/min |
|
Vitesse d'alimentation |
1-15000 mm/min |
|
Vitesse d'avance rapide |
Axe X : 12 000 mm/min Axe Y : 12 000 mm/min Axe Z : 6000 mm/min |
|
Résolution du système |
±0,04 |
|
Format de fichier |
Code G |
|
Structure de la table de travail |
table en acier au carbone épaissie≥15mm |
|
Tension de fonctionnement |
AC380V/50HZ |
|
Système d'entraînement |
servomoteur |
|
Lit de machine |
Lit de machine à souder pour tubes carrés épaissis (nervures verticales en acier supportant sur le côté) |
|
Structure de poutre |
Soudage de tubes carrés épaissis de 10 mm (nervures en acier supportant l'intérieur) |
|
Structure du bélier |
Alliage d'aluminium épais de 40 mm sur l'axe X Plaque inférieure axe Z 30 mm + nervures verticales en acier 60 mm |
|
Système de contrôle |
Syntec 6 Mo |
|
Système d'entraînement |
Servomoteur Yaskawa1.3KW et axe Z avec frein |
|
Réducteur d'entraînement |
Réducteur Shimpo axe X/Y |
|
Transmission |
SquareRail 30 |
|
Vis de l'axe Z |
Vis à billes TBI de Taïwan |
|
Onduleur |
XFT7.5KW |
|
Broche |
Refroidissement par air de 6 kW (ER32, plage de maintien maximale de φ20 mm) |
|
Câble |
câble flexible anti-interférence spécial pour utilisation CNC |
|
Housse anti-poussière |
Axe X/Y avec cache-poussière structuré en orgue |

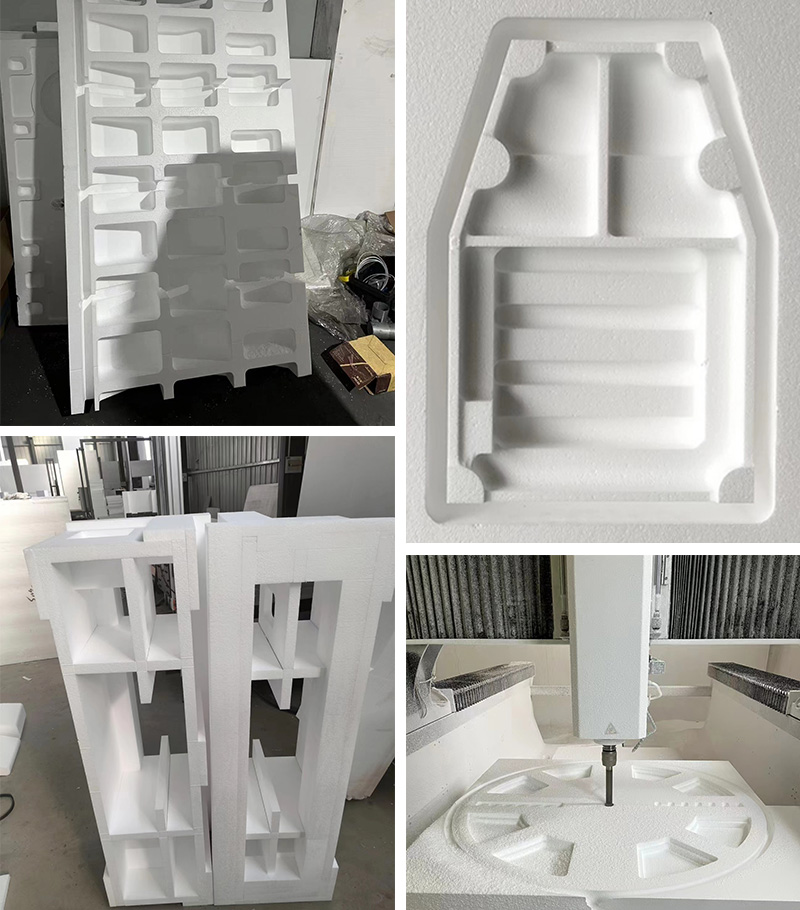

Convient au traitement de la mousse et peut également traiter des moules en bois et une petite quantité de moules en aluminium
